Hydraulcylindrar, som kärnmanöverdon i hydrauliska system, är huvudsakligen ansvariga för att effektivt omvandla hydraulisk energi till mekanisk energi för att uppnå linjär återgående eller svängande rörelse. Med sin enkla struktur och stabila prestanda används den ofta allmänt i olika typer av maskiner för att ersätta komplexa reduktionsenheter och ge gaplösa och smidiga rörelser. Utgångskraften för den hydrauliska cylindern är nära besläktad med det effektiva området för kolven och tryckskillnaden i båda ändarna. Dess grundläggande struktur inkluderar kärnkomponenter såsom cylinderfat, cylinderhuvud, kolv och kolvstång, tätningsanordning etc., och bufferten och avgasanordningen är konfigurerade efter faktiska behov.
Strukturen avHydraulcylindrarkan förändras, så dess klassificeringsmetoder är också olika. Enligt dess rörelseläge kan hydrauliska cylindrar delas upp i två typer: linjär fram- och återgående rörelsetyp och roterande svängtyp. Samtidigt, enligt verkan av det hydrauliska trycket, kan hydrauliska cylindrar delas upp i enstående typ och dubbelverkande typ. Dessutom är den strukturella formen också en viktig dimension av klassificering, inklusive kolvtyp, kolvtyp, flerstegs teleskophylsa och växelställ. Dessutom är installationsformen och trycknivån för den hydrauliska cylindern också basen för dess klassificering, såsom olika installationsmetoder såsom slipsstänger, örhängen, basfötter, gångjärnsaxlar och olika trycknivåer såsom 16MPA, 25MPA och 31,5 MPA.
Hydrauliska cylindrar är en anordning som omvandlar flytande energi till mekanisk energi. Det kan motstå stora krafter eftersom dess arbetsvätska kan överföra kraft, vilket gör att den hydrauliska cylindern lätt kan motstå stora belastningar. Det går smidigt, och eftersom flödet av arbetsvätskan är kontinuerlig kommer det inte att ha någon påverkan och vibrationer. På grund av dess enkla struktur, liten storlek, tillförlitlig drift och lång livslängd används den allmänt i industriell produktion och kan anpassa sig till olika arbetsmiljöer och utrymmen. Och det är mycket bekvämt att kontrollera, och kontrollen av den hydrauliska cylindern kan uppnås genom att justera trycket och flödet i det hydrauliska systemet.
Hydrauliska cylindrar har ett brett utbud av applikationer inom industriell produktion, främst inklusive maskinverktygsindustrier: såsom fräsmaskiner, borrmaskiner, svarvar, etc., som används för att kontrollera rörelsen av fräsar, borrbitar, verktyg, etc. Metallurgiska industrin: Det kan användas för att lyfta, öppna, stänga, klämma och andra åtgärder som drickar och rullar. Gruvindustri: Används för att lyfta, lutning, klämma och annan kontroll av gruvmaskiner. Byggnadsindustri: Används för att lyfta, lutning, klämma och annan kontroll av byggmaskiner, såsom tornkranar, hissar, etc. Jordbruksmaskiner: Används för att lyfta, lutning, styrning och annan kontroll av jordbruksmaskiner, såsom traktorer, kombinera skördare, etc.
Hydrauliska cylindrar kan delas upp i kolvenhydraulcylindrar, kolvhydrauliska cylindrar, teleskopiska hydrauliska cylindrar och svängande hydraulcylindrar enligt deras struktur och driftsegenskaper. De har var och en strukturella fördelar och bearbetningsegenskaper.

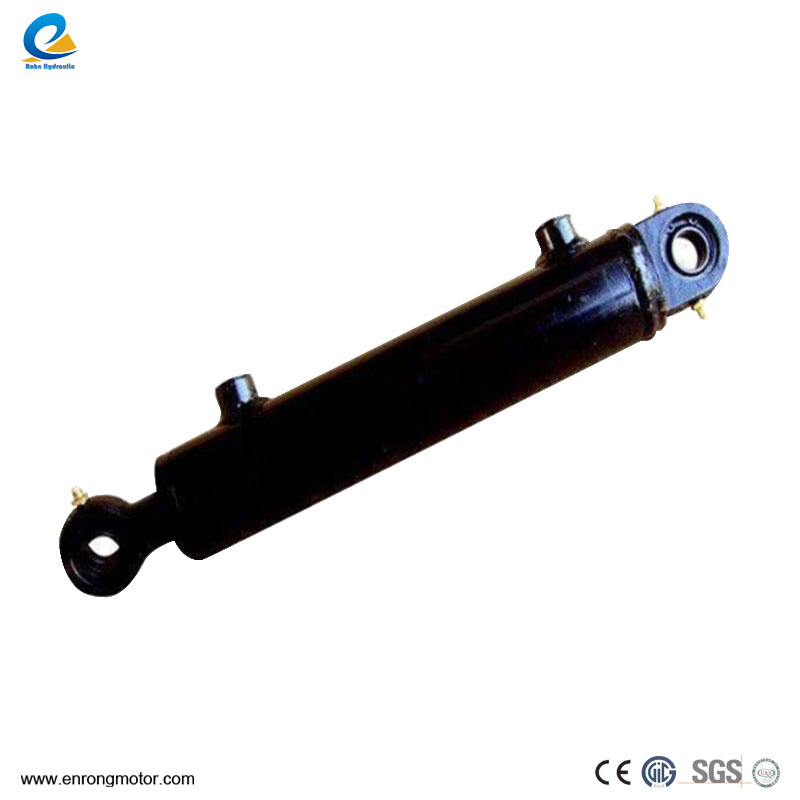

Kolvhydrauliska cylindrar är uppdelade i enstång och dubbelstödstrukturer, med dubbelverkande och enkelverkande former. Karakteristiken för kolvrörelsen är enkelriktad, vilket kräver att yttre kraften trycker i motsatt riktning, medan dubbelverkande cylindrar kan röra sig i två riktningar genom hydrauliskt tryck. Karakteristiken för en enkolvstång hydraulisk cylinder är att den har en kolvstång endast i ena änden. Figuren visar en typisk enkolvhydraulisk cylinder, med inlopps- och utloppsoljeportar A och B i båda ändarna. Dessa oljeportar kan matas med tryckolja eller returolja och därigenom uppnå rörelse i två riktningar. Därför kallas denna typ av hydraulcylinder en dubbelverkande cylinder.
Kolvrörelsen av kolvhydraulcylindern är enkelriktad, och dess omvända rörelse kräver yttre kraft för att uppnå. Trots detta är dess stroke vanligtvis längre än för en enda kolvstång hydraulisk cylinder. Kolvhydrauliska cylindrar inkluderar främst två strukturer: enkelstång och dubbelstång. Deras fixeringsmetoder kan delas in i två kategorier: cylinderkroppsfixering och fixering av kolvstång. Enligt verkan av hydrauliskt tryck kan det delas upp i enstående och dubbelverkande typer.
Kolven hydraulisk cylinder är en enverkande design, rörelsen drivs av hydrauliskt tryck och returslaget kräver yttre kraft. Det är lämpligt för långa stroke-applikationer, men på grund av kolvens vikt är det nödvändigt att undvika deformation orsakad av sin egen vikt när den används horisontellt. Det finns ingen kontakt mellan kolven och cylinderhylsan, och den stöds endast av cylinderhylsan, vilket förenklar bearbetningssvårigheten för cylinderhylsan och är särskilt lämplig för att göra hydrauliska cylindrar med långslag.
På grund av kolvens stora vikt kan den sjunka på grund av sin egen vikt när den placeras horisontellt, vilket resulterar i ensidig slitage av tätningen och guiden, så det är mer lämpligt att använda den vertikalt. Kolven är alltid under press under arbetet, så det måste ha tillräcklig styvhet för att upprätthålla stabilitet.
Teleskopiska hydrauliska cylindrar uppnår långa slag genom flerstegs kolvar och används ofta i tekniska maskiner. När kolven dras tillbaka är längden kortare och utgångshastigheten och kraften kommer att förändras. Den teleskopiska hydraulcylindern innehåller två eller flera stadier av kolvar, som sträcker sig i ordning från stora till små och drar tillbaka i ordning från små till stora. Denna hydraulcylinder kan uppnå en längre stroke, och samtidigt är den kort i längd när den dras tillbaka och har en kompakt struktur. Det används ofta i ingenjörsmaskiner och jordbruksmaskiner. När flera kolvar rör sig i sekvens kommer deras utgångshastighet och utgångskraften att förändras.
Sväng hydrauliska cylindrar används i maskiner som kräver rotationsrörelse. Svängande eller rotationsrörelse uppnås genom att ändra det hydrauliska trycket. Strukturen har enstaka blad, dubbla blad och spiralsväng. Swing hydrauliska cylindrar är hydrauliska cylindrar med en speciell struktur, och deras utgångsrörelse är svängande eller rotationsrörelse. Denna hydraulcylinder används ofta i mekaniska system som kräver rotationsrörelse, såsom tekniska maskiner, metallurgiska maskiner, etc. Dess arbetsprincip är att kontrollera svängningsvinkeln och kraften i kolven genom att ändra riktningen och storleken på det hydrauliska trycket, för att uppnå den nödvändiga rotationsrörelsen. Swing hydrauliska cylindrar, som viktiga ställdon som matar ut vridmoment och uppnår fram- och återgående rörelse, har olika designformer, inklusive enstaka blad, dubbelblad och spiralsväng.
Hydrauliska cylindrar är en mycket viktig hydraulisk komponent, som har egenskaperna för att bära stora krafter, gå smidigt och vara mycket tillförlitliga. De används allmänt i maskinverktyg, metallurgi, gruvdrift, konstruktion, jordbruk och andra områden.
